ASPIRATIONS CENTRALISEES

ECOTECH Brouillards et fumées d'huile


Grande efficacité
Les matériaux filtrants utilisés dans la réalisation du groupe ECOTECH sont de premier choix et permettent une efficacité de filtration très élevée. Avec l'installation des filtres absolus HEPA, on arrive à des valeurs de l'ordre de 99,997% d'efficacité.

Niveau sonore
Grâce à un design exceptionnel, une conception soignée des chambres de flux de l'air et une disposition particulière des filtres, ECOTECH offre des résultats excellents en terme de bruit.

Accessoires
Selon les exigences, ECOTECH peut être équipé de diverses combinaisons de filtres et en particulier un filtre HEPA certifié. Il y a aussi, comme option, des systèmes acoustiques, des systèmes de drainage en continu de l'huile récupérée, ainsi que des systèmes aérauliques pour connecter l'entrée et l'expulsion de l'air.

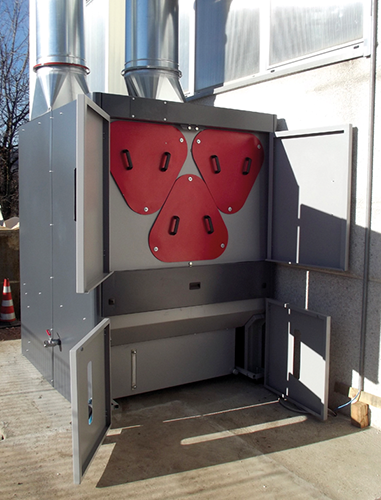

Micronfilter Ecotech Situation1

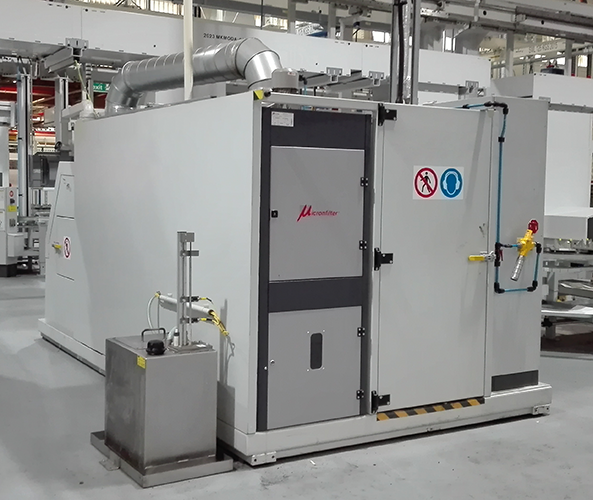

     Micronfilter Ecotech Situation2

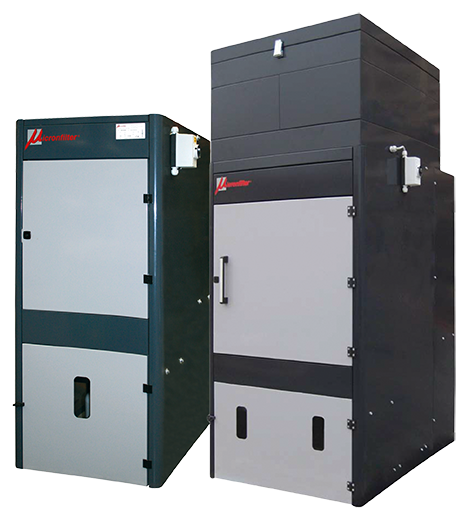

Micronfilter Ecotech

Réf. article

ECOTECH 2000

ECOTECH 3000

ECOTECH 4000

ECOTECH 6000

ECOTECH 8000

Débit Max

2000 m³/h

3000 m³/h

4000 m³/h

6000 m³/h

8000 m³/h

Débit Max avec filtre absolu

1800 m³/h

2600 m³/h

3600 m³/h

5400 m³/h

7400 m³/h

Surface filtrante

10 m²

18 m²

25 m²

30 m²

56 m²

Puissance

1.1 kW

1.5 kW

2.2 kW

4 kW

5.5 kW

Ø Bouche aspirante

220 mm

280 mm

2 x 280 mm

3 x 280 mm

4 x 280 mm

Capacité bidon et récupération

5 L

5 L

5 L

10 L

10 L

Cartouche filtrante

Cellulose

Prééfiltre à coalescence

Polypropylène

Efficacité de filtration

99.997 %

Niveau sonore

73 dB(A)

73 dB(A)

75 dB(A)

76 dB(A)

78 dB(A)

Poids sans filtre absolu

200 kg

230 kg

290 kg

420 kg

620 kg

AIRJET Fumées et poussières


Les filtres à poussières AIRJET s'appuient sur les technologies les plus récentes et les plus efficaces. Avec leur fonction de nettoyage automatique par air comprimé, ces équipements de filtration sont particulièrement bien adaptés à un fonctionnement en continu.

L'air saturé de poussière est aspiré dans la partie supérieure du filtre. Les particules les plus lourdes tombent directement dans le conteneur à poussières. L'air est aspiré dans les cartouches filtres, où la majeure partie des particules se collent sur l'extérieur.

Sous l'impulsion d'air comprimé, la poussière à la surface du filtre se détache et tombe dans le bac à poussière.

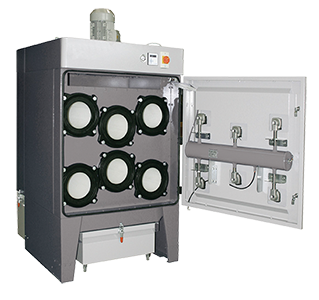

Micronfilter Airjet Situation2

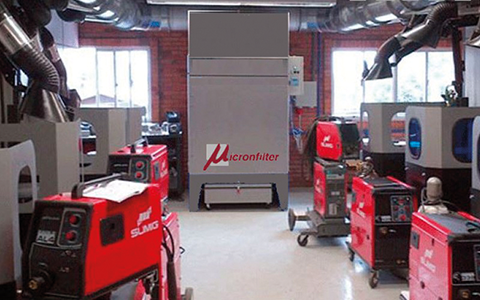

     Micronfilter AirJet Situation

Micronfilter Airjet

Réf. article

AIRJET 4-4R

AIRJET 6

AIRJET 9

Modèle

3 HP : 2.2 kW

4 HP : 3 kW

5.5 HP : 4 kW

10 HP : 7.5 kW

Vitesse

2865 tr/min

2895 tr/min

2900 tr/min

2915 tr/min

Surface filtrante

37 m²

48 m²

72 m²

108 m²

Débit d'air nominal

2200 m³/h

3000 m³/h

4000 m³/h

5000 m³/h

Alimentation ventilateur

230-400 V, 50 Hz

230-400 V, 50 Hz

400-690 V, 50 Hz

400-690 V, 50 Hz

Capacité de stockage du bidon

80 / 86 L

80 / 86 L

90 / 115 L

102 / 137 L

Pression du réservoir à air comprimé

5-6 bar

Nombre de cartouches

4

4

6

9

Dimension des cartouches

Ø 325 - H 750 mm

Niveau sonore

76 dB(A)

76 dB(A)

76 dB(A)

84 dB(A)

TECHNOLOGIE EVOPRO Filtration liquides de coupe


Les centrales EVOPRO Technologie permettent de filtrer le lubrifiant de coupe et le redistribuer dans la machine. De nombreuses autres fonctions sont possibles telles que la régulation de température, la lubrification haute pression...


Ces centrales sont évolutives et très flexibles puisque sur une même centrale il est possible de choisir : la technologie de filtration adéquate, le nombre et les caractéristiques des pompes, d'ajouter de nombreux équipements et options,...

LES AVANTAGES

Solution standard mais évolutive, configurable

Choix de la technologie de filtration et finesse de filtration adaptée

Volume de liquide de coupe disponible convenablement dimensionné

Equipements utilisés irréprochables : qualité et robustesse



Réseau de collecte

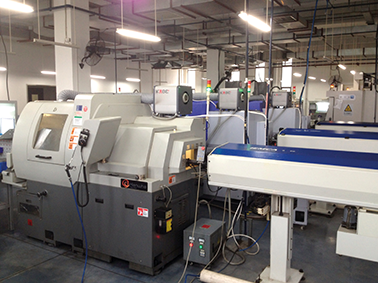

evopro reseau



Filtration lubrifiant de coupe

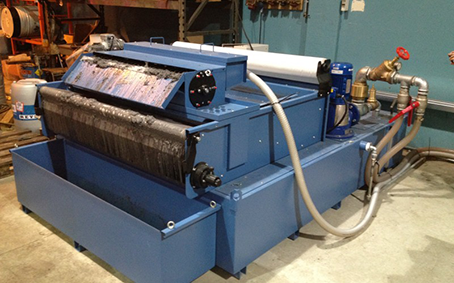

evopro filtration



Technologie de filtration :

Filtre hydrostatique papier

Filtre DUO à cartouche papier ou inox lavable

Filtre tambour rotatif média permanent

Filtre à décolmatage automatique

Autres (sur études) : centrifugeuse, magnétique, poche, panier ...





Retour machines

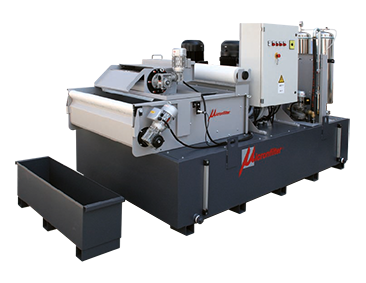

evopro hautepression

Groupe Haute Pression

Débits standards : 50, 150, 250, 350, 500, 600 L / mn (autres débits sur demande)

Pressions standards : 20, 40, 70, 120, 250 bar (autres pressions sur demande, 350 bar Max)

Pour tours de décolletage (poupée mobile et fixe), centres de tournage, centres d'usinage, ...

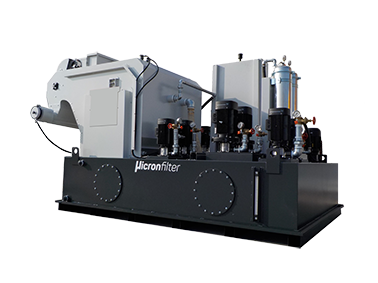

evopro bassepression

Centrale Basse Pression

Débits standards : 50, 150, 250, 350, 500, 600 L / mn (autres débits sur demande)

Sur usinage à l'huile soluble ou huile entière

Pour tours, fraiseuses, centres de tournage, centres d'usinage, rectifieuses, ...
